AVS Roemer在激光切割机中的应用

日期:2025/02/12

AVS接头在激光切割机中的应用

关于激光切割机的组成:

控制系统:主要用于规划激光切割机的切割路线,输出功率。

切割工作平台:主要包括切割平台,导轨,切割平台主要用于安放被切割的工件,导轨主要用于规划激光切割头X-Y-Z三轴的机械运动。

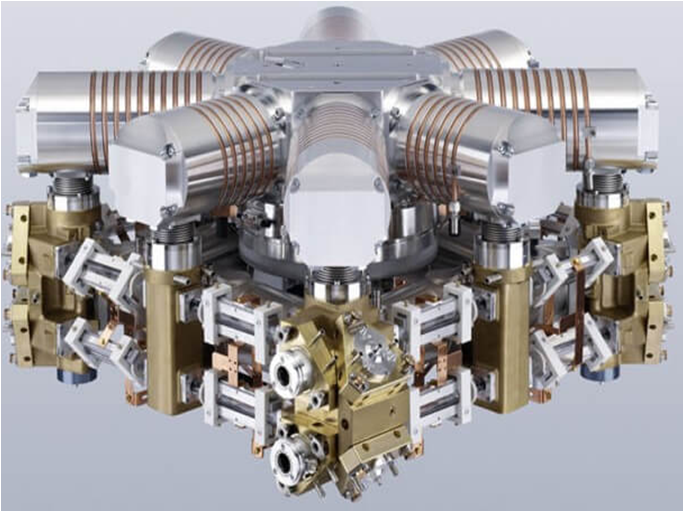

激光器:激光器是一个产生激光光源的设备,其中的核心设备为激光谐振器。(AVS的接头和胶管用在这个设备上)

配电柜:配电柜主要作用是分配电源、稳定电压,防止电压不稳对切割的效果产生影响。

冷却装置:用于冷却激光器,将激光器在电能转换光能时产生的热量带走,保证激光器正常的工作。

防护罩:激光切割机是一种切割设备,其使用过程中会产生声、光、气等污染,防护罩有效的防止这些污染。



为什么要使用冷却装置及冷却装置失效的危害?

激光器是利用电能转换为光能的装置,如二氧化碳气体激光器的转换效率一般为20%,剩余80%的能量就变换为热量,需要冷却装置把多余的热量带走,以保持激光谐振器的正常工作;

如失效会造成如下危害:

1、气体温度超过40℃时,会造成激光功率输出的不稳定;

2、气体温度超过220℃时,谐振器停止工作;

3、冷却水温度超过20℃时,会造成激光输出功率的下降。



如何保证冷却装置的长期稳定工作?

1、使用性能可靠的激光冷水机;

2、确保冷却水水质符合要求,以避免冷却水回路的腐蚀和堵塞。


冷却装置对冷却水水质有何要求?

1、冷却水为脱盐水或蒸馏水,残余碳化物<100mg/L,冷却水的电导率范围 ≤200μS/cm,因此在管路上需要配置电导率仪;

2、为了保证冷却水水质的纯净及碳化物含量,冷却回路需使用塑料软管或不锈钢管,从而杜绝腐蚀的发生。
