Bartels 微泵(德国)简介:
Bartels 微泵(德国)
技术选型销售热线

电话:0411-87307760

手机:18804209403

Q Q:703738287

邮箱:sales@dlleader.cn

适用:生物检测 化学检测 等微小流量的抽取

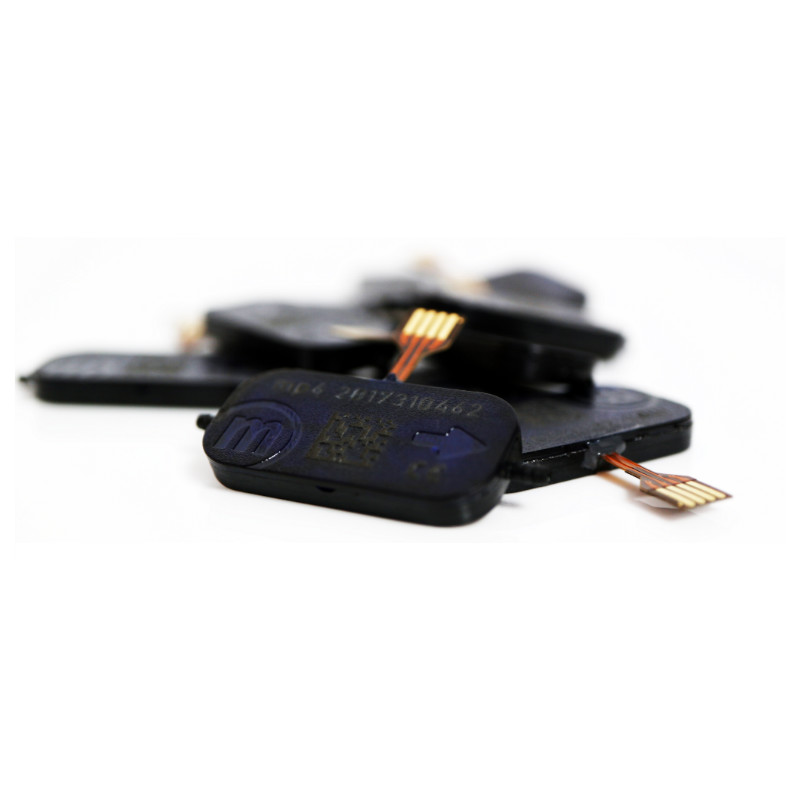

Bartels 微泵(德国)

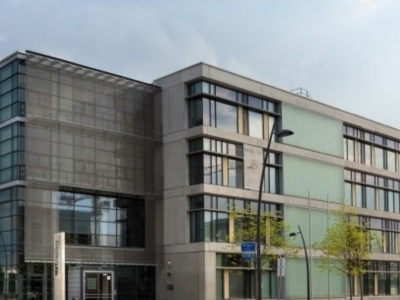

关于Bartels Mikrotechnik GmbH

Bartels公司1996年成立,总部位于德国多特蒙德。专业微流控领域输送气体/液体微泵,在生命科学、制药、医疗诊断等领域广泛使用。目前我们已经为近百个企业和高校提供微流控系统的解决方案。

1 第一段结束.jpg

原理介绍

压电微泵是隔膜泵的一种。与传统的隔膜泵使用电机作为驱动源不同,压电泵采用压电陶瓷作为驱动源。当给压电陶瓷施以电压时,它会发生变形,从而带动隔膜变形振动。连接在泵的腔体的截止阀控制着泵的介质的流向。在一秒钟之内,微泵做着几百次这样的变形循环,通过压电陶瓷+隔膜+止回阀的配合,从而实现泵送的目的。在实际应用中压电微泵的性能会随着可变因素(电压,频率,背压)的变化而变化。由于采用了压电陶瓷为驱动源,压电微泵可以实现小型化,具有较小流量范围,标准流量通常在6ml/min左右

2第二段结束 .jpg

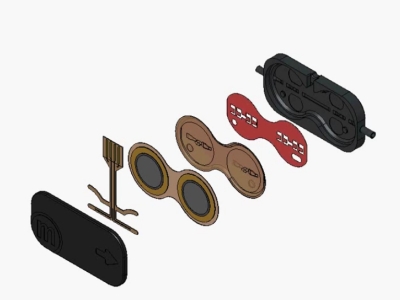

Bartels微型泵采用压电蜂鸣器的容积式微型双室薄膜泵。逐层(叠层)结构,在激光焊接过程中,塑料材料通过激光熔化,各部分部件结合后只有PPSU材质与流体接触,稳定坚固科学安全。

Bartels微泵一体式结构可灭菌。每个泵都有两个压电陶瓷进行工作,这种节省空间和能源的设计非常具有成本效益和多功能性。

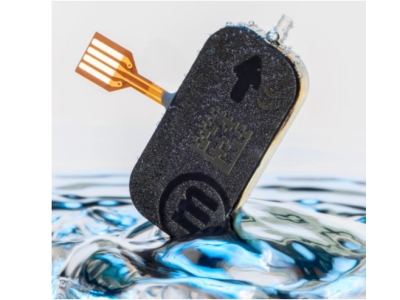

产品参数与特点

体积:30 ×15 × 3.8mm  —— 体积小巧

重量:2g—— 容易搭配

接触材质:PPSU —— 安全可靠

工作温度:0-70 ℃ —— 适应性强

流速调节 —— 软件控制

开源设计—— 方便集成

批量采购    —— 价格低廉

坚固耐用:5000h —— 性价比高

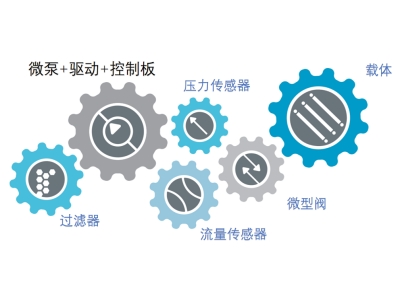

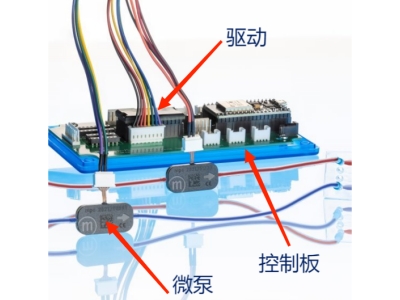

Bartels微泵产品是集成式的解决方案:以Bartels微泵+驱动为主体,辅助以控制板、液体/气体流量计+阻尼器、压力感受器、气泡去除器、过滤器、支架、终端等等各个部分组成的整体解决方案,我们可以根据自己的需求在整个系统内增删各个部分以契合我们的实验操作。


4个应用套装

细胞培养套装液滴生成套装液体分配套装流体混合套装

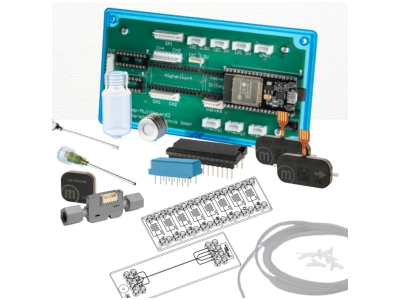

6个评估套装

入门基础套装流量控制软件套装全方位高级套装
实验室微泵套装定制套装


应用领域

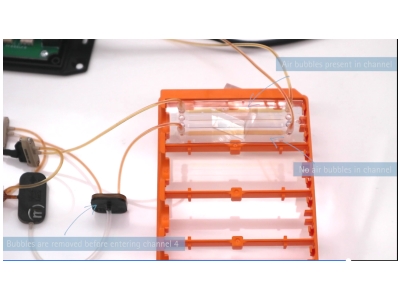

1-细胞培养

细胞作为最基本的生命系统,构成了更大、更复杂的系统。细胞培养环境应尽可能接近真实条件才能让我们的实验更科学有效。Bartels套装可以模拟这一环境,在套装基础上只需要添加细胞和培养基就可以开始细胞培养过程,微流控系统的动作不会影响细胞的生长行为。此外,微流体芯片作为微生物反应器为高通量应用提供了机会,扩展性和并行化也十分容易,包括以微流控芯片为主体,开发类似SPR、数字PCR、流式细胞仪等检测设备的应用,我们可以提供解决方案。

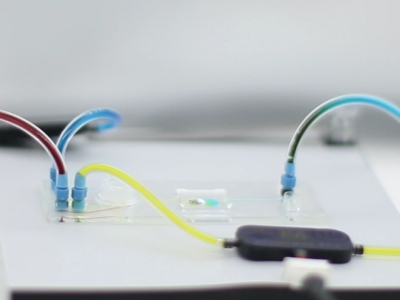

2-微液滴

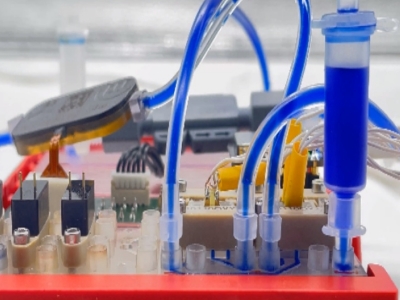

根据应用生成指定尺寸的微液滴是一个重要又复杂的课题,均匀连续的微液滴和后续液滴可视化都是客户需求。我们提供Bartels液滴套件的解决方案:控制板配有驱动、微泵、流量传感器+阻尼器、储液器、微流体芯片等各个模块,组成全方面、多功能的微液滴解决方案,其中微泵和驱动必备,其他模块均可根据需求替换省略或独自开发,整个系统开放包容易于整合,是低成本的完美解决方案。


3-微流体分配

微流体分配是一种非接触式精确体积分配的先进技术,它将微流体原理与喷射技术相结合,使用精确的流量传感器进行调节,在没有物理接触的情况下从微型喷嘴喷射小体积流体。其优点包括精度高、非接触、快速、灵活、浪费少、自动化兼容性高和可定制,不同喷嘴直径可以自由测试类水液体以及粘度更高的液体。这种创新解决方案被用于制药、生物技术、电子和诊断等行业。


4-微流体混合

流体混合是将两种不混溶的流体按照比例均匀混合,在生物技术诊断、生物传感、DNA分析和测序、流动化学以及微反应等应用都有重要作用。在宏观流体学中,湍流导致交叉流动加速混合。使用搅拌类似的主动混合方法可以高效完成混合过程;在微流体中,层流通常以扩散原理为主。过程缓慢需要长的流动通道,所以会导致微流体的特性变得不可控。对此,科学家们开发了人为引入交叉流的方式,在微流体的领域也可以进行主动混合。流体混合套装可以帮我们快速简单地了解微流体中的一般混合行为,并演示三种被动混合原理。
