HNPM齿轮泵及应用简介:
HNPM齿轮泵及应用
技术选型销售热线

电话:0411-87307760

手机:18804209403

Q Q:703738287

邮箱:sales@dlleader.cn

适用:分析仪器,体外诊断,样品制备,粒子分析,生物工艺学,硅化处理工艺,精细化学品/药品,流动化学,涂装应用,有机电子产品,粘合剂剂量,灌装和给料技术,最小体积润滑,聚氨酯灌浆,食品工艺学,航空航天技术,储能技术



一、关于HNPM公司和HNPM的泵技术

HNP Mikrosysteme成立于1998年,坐落于德国北部。至今公司发展了近80名员工, 包括科学家,工程师和设计师。产品经历了从理念,设计,测试,最终到销售的完全过程。HNP的微型环形齿轮泵(mzr® pumps)有效地完成了传统微流体领域的任务,并开辟了新的技术领域。HNPM凭借创新的理念在微技术领域取得无数奖项。

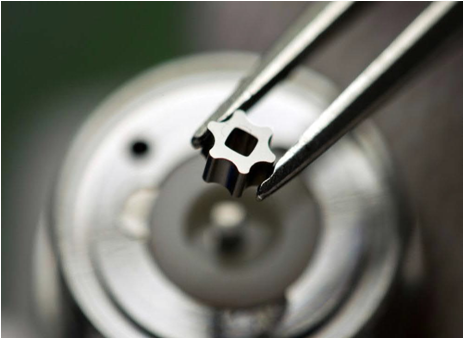

 图片1.png  图片2.png  图片33.png

独特的小流量泵技术

微型环形齿轮泵是小型化的旋转式正排量泵。它们基于所谓的微环形齿轮原理,带有内齿外 转子和外齿内转子。内转子比外转子少一个齿,齿数比为 6/7 或10/11。转子的制造公差在几微米的范围。


HNPM齿轮泵的运行数据参数

流量范围  1 µl/h – 1 l/min

粘度范围  0.2 – 1,000,000 mPas

介质  丁烷 …丁基锂

压差  vacuum, 0 – 200 bar

剂量 2 µl-droplets,  100 per minute

剂量误差  < 1 %(CV)

流动  低脉动

HNPM齿轮泵工作原理

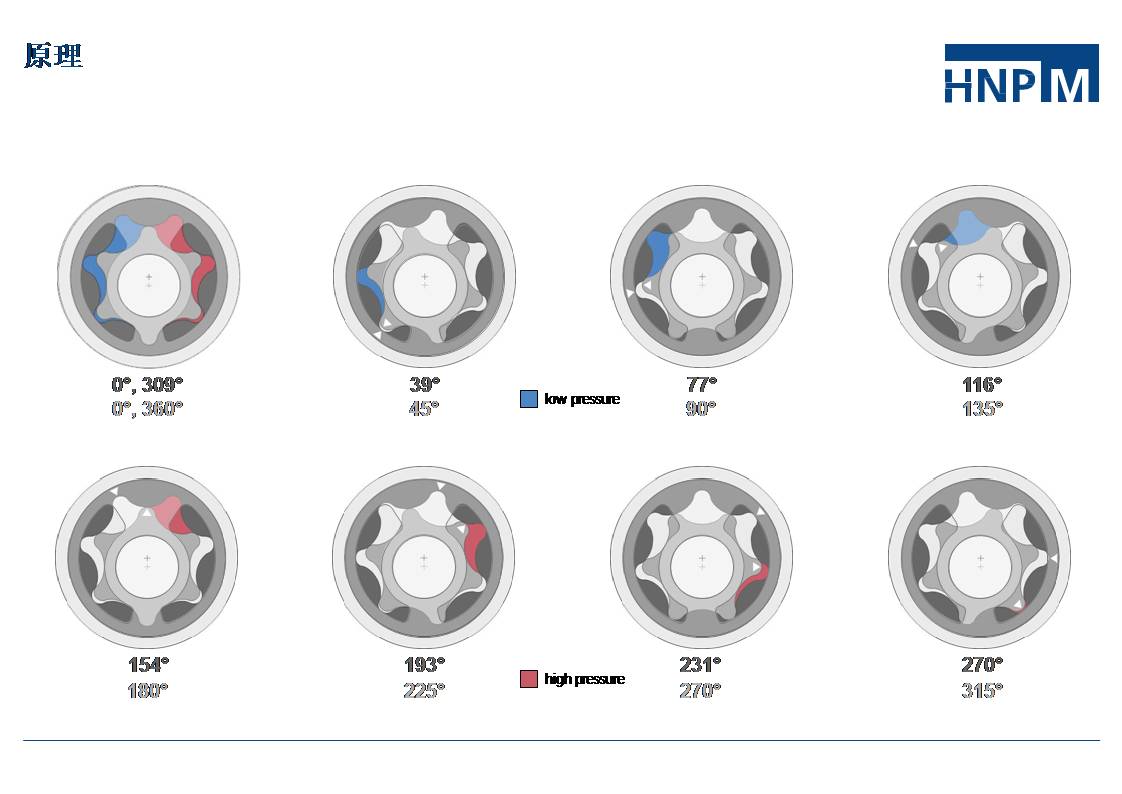

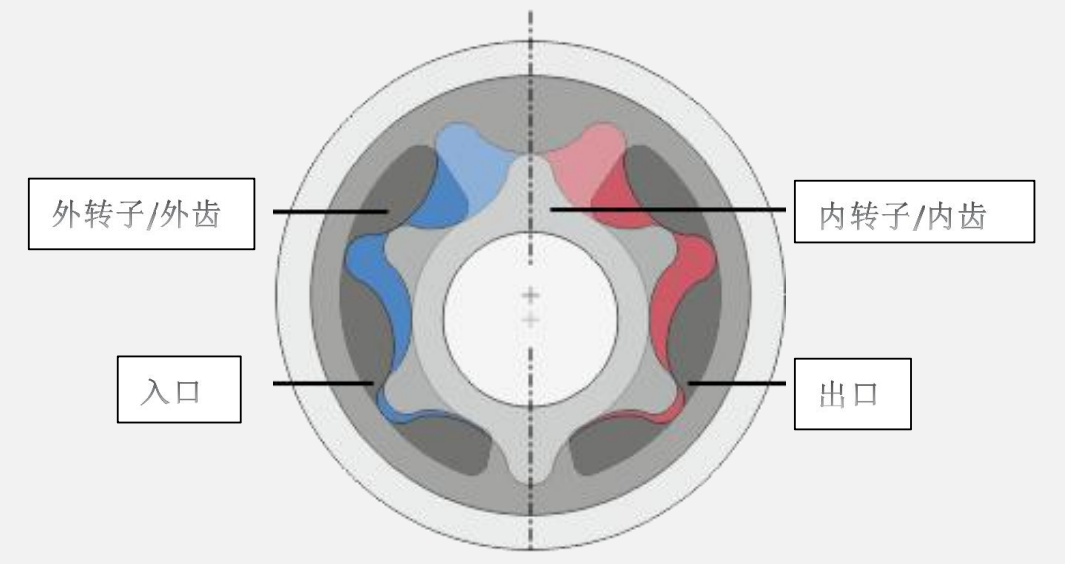

HNPM的齿轮泵中有两个偏心安装的转子与它们的摆线齿轮相互啮合。齿数为6/7 时,腔室数为 6。微型环形齿轮泵的轴连接到内部转子,并由精确控制的电动机提供动力。外转子可旋转地安装并由内转 子驱动。当转子围绕它们的偏移轴转动时,泵送室的容积在输入侧增加并且同时在泵的输出侧减小。在肾形入口和出口之间产生均匀且低脉动的流速,其同时也组合了几个泵室。泵的传送方向是可逆的,但建议使用推荐的旋转方向。


二、HNPM主要的泵产品系列:

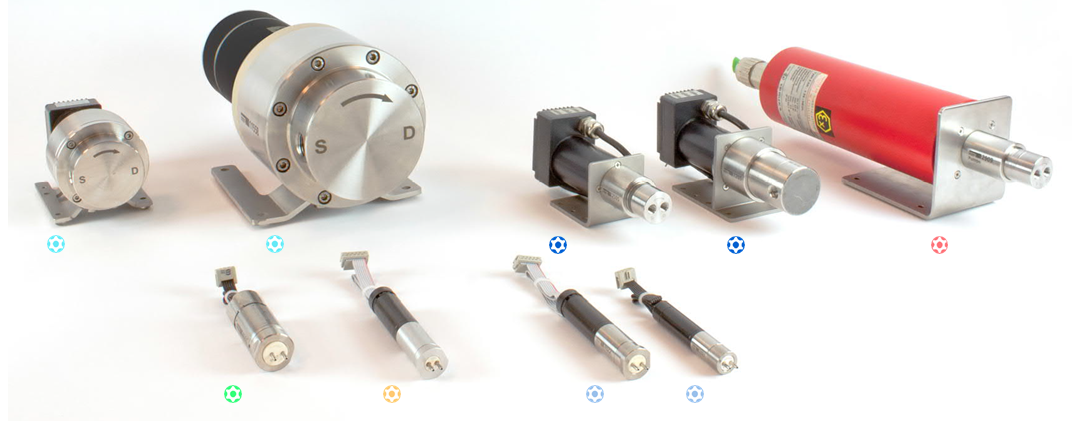

HNPM微型环形齿轮泵包括5大系列的 mzr®- pumps,用于剂量和计量低至高粘性液体。根据不同型号,剂量容积从 0.25 μl起,流量从1 μl/h 到 1.1 l/min,压力从0到 150bar。液体粘度的范围从0.3到1,000,000mPas.也有防爆版本。

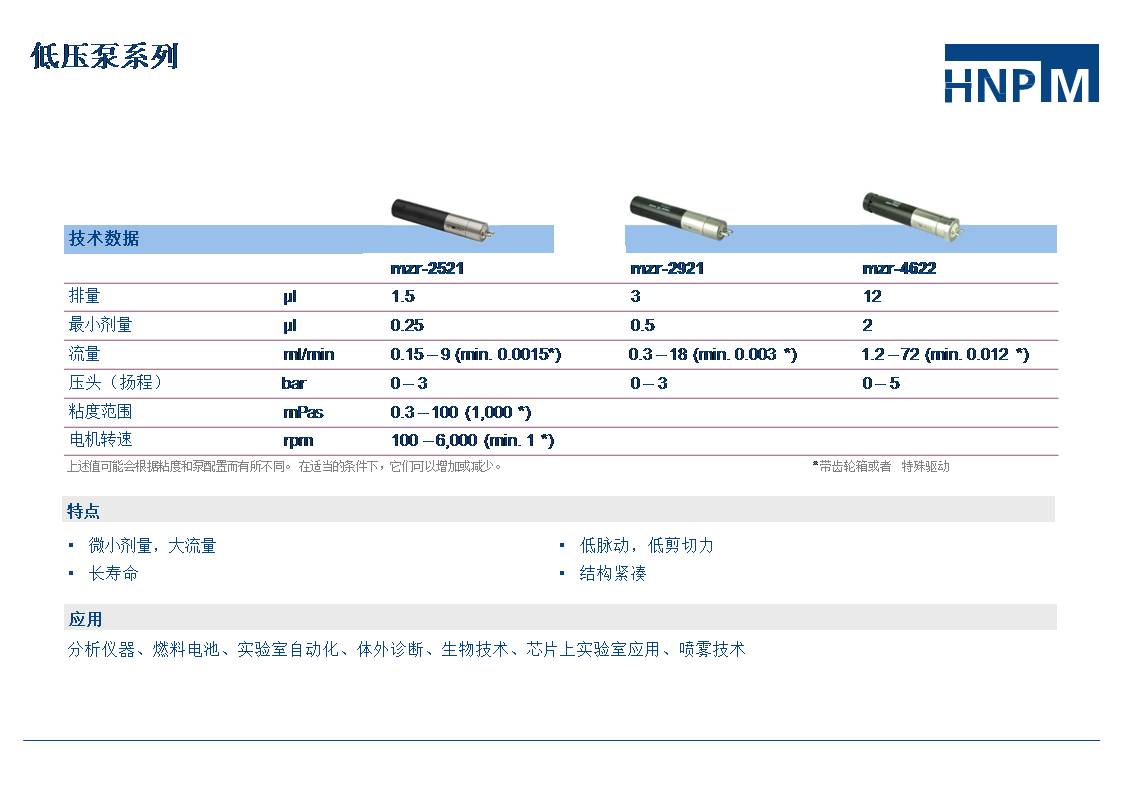

A-低压泵:低压泵系列的泵用于分析仪器中,用于低压和低粘度下的精确剂量任务。它们特别适合于最低体积的非润滑液体。

HNP低压泵使用直流迷你电机,泵尺寸小和功耗低,以便可以轻松的集成到 OEM 应用中。泵也非常适合用于测量和计量去离子水,水溶液,溶剂,低粘度的油和润滑剂。


产品特点

1-微小剂量,大流量    2-低脉动,低剪切力    3-结构紧凑    4-长寿命

HNP低压泵的行业应用:

分析仪器、燃料电池、实验室自动化、体外诊断、生物技术、芯片上实验室应用、喷雾技术

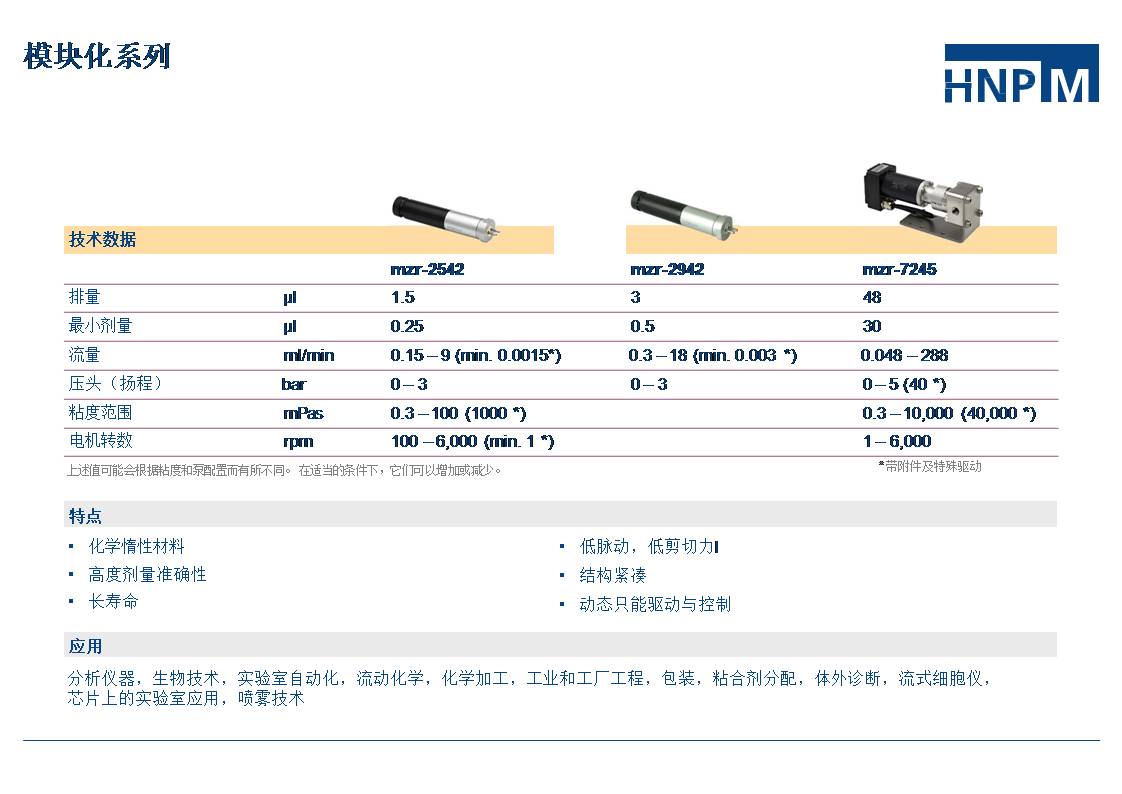

B-模块化泵:模块化系列泵适用于轻腐蚀性液体

HNP模块化微型环形齿轮泵适用于轻腐蚀液体。当配备氧化物陶瓷轴承部件时, 泵体以及转子不同材料的组合根据待输送的液体决定。转子可以是氧化锆基陶瓷,也可以是镍基碳化钨。接液的泵外壳可由合金 C22,316L不锈钢,铝和 PEEK™材质组成不同选择。该泵涵盖了从分析仪器到化学的各种应用。




产品特点:

1-化学惰性材料    2-低脉动,低剪切力    3-高度剂量准确性    4-结构紧凑     5-长寿命     6-动态智能驱动与控制

HNP模块化泵行业应用:

分析仪器,生物技术,实验室自动化,流动化学,化学加工,工业和工厂工程,包装,粘合剂分配,体外诊断,流式细胞仪,芯片上的实验室应用,喷雾技术

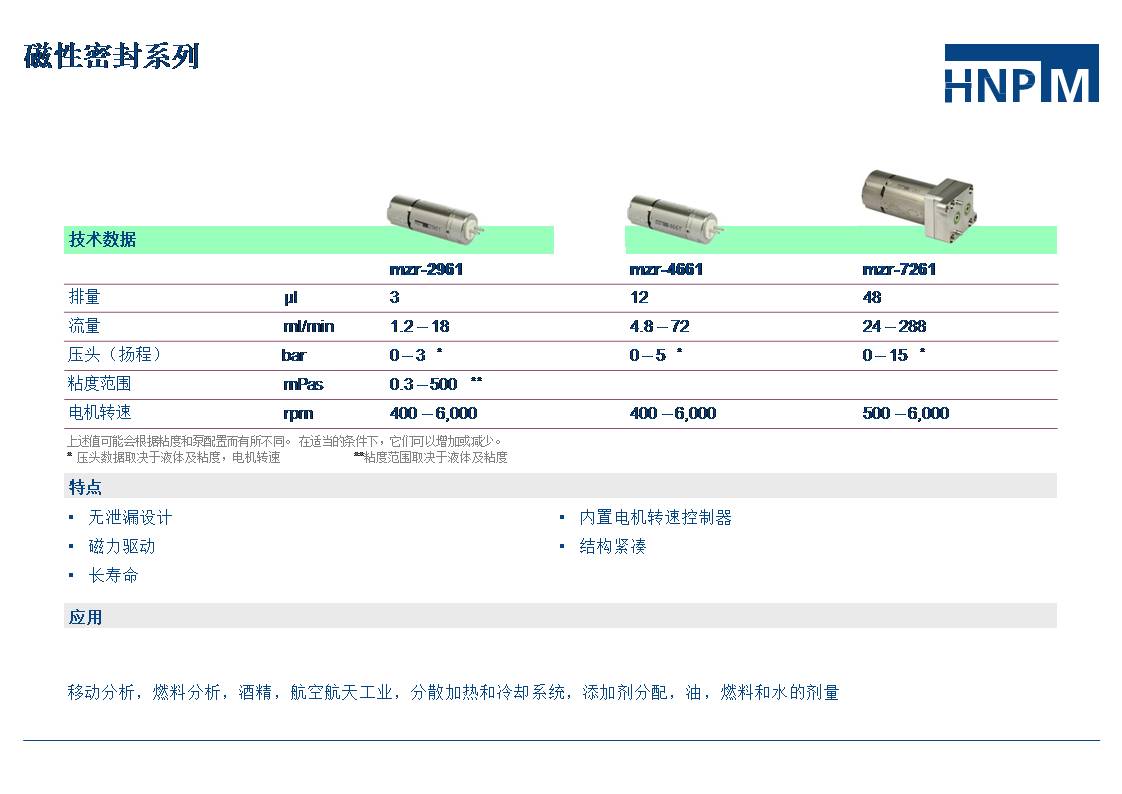

C-磁密封泵:磁力密封系列泵无轴封,可处理结晶、空气或湿敏液体。

HNP磁性密封系列的泵具有处理结晶,空气或湿敏液体的性能,因为泵也采用无轴封设计同时磁力驱动器周围有分液杯,因此可实现此功能。 泵的紧凑尺寸通过全新的产品设计和与集成运动控制器的最佳协调来实现。 该泵可用于所有需要无泄漏操作,寿命长以及低能耗的领域。


产品特点:

1- 无泄露设计    2- 内置电机转速控制器     3- 磁力驱动    4- 结构紧凑     5- 长寿命

HNP磁密封泵的行业应用:

移动分析,燃料分析,酒精,航空航天工业,分散加热和冷却系统,添加剂分配,油,燃料和水的剂量

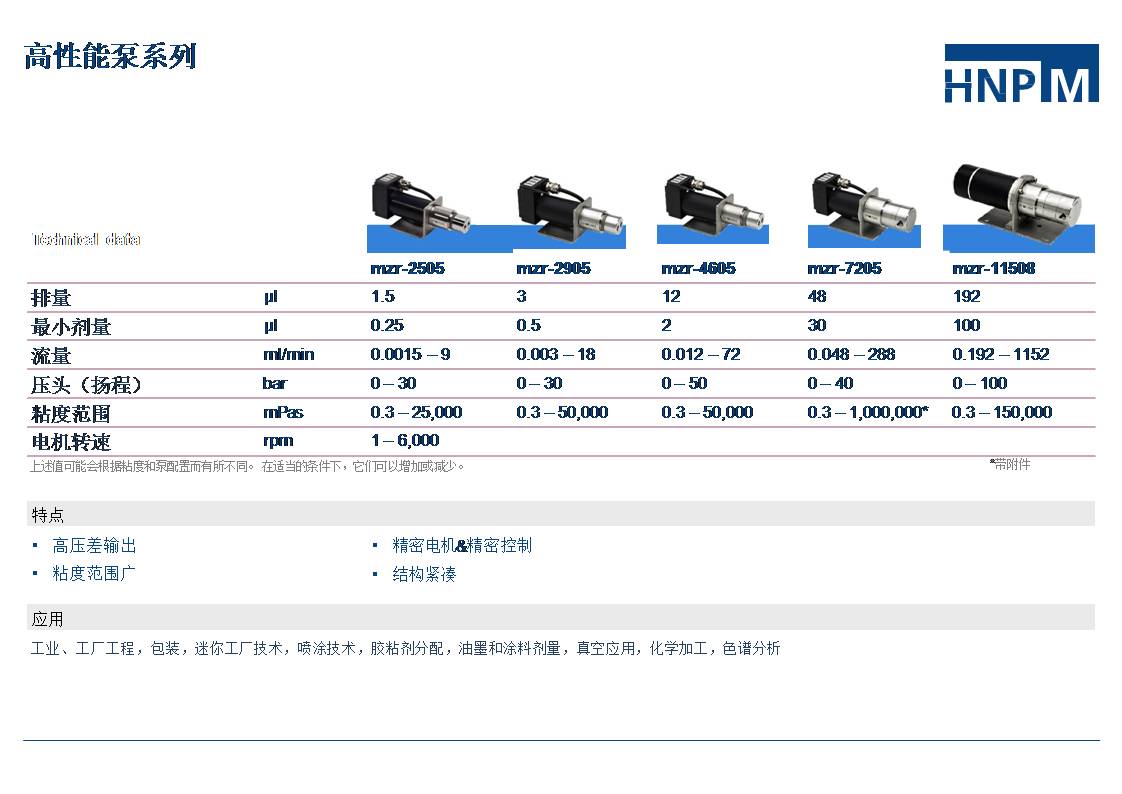

D-高性能泵:高性能泵系列非常适合需要高精度,中压范围,粘度0.3-1000000 mPas,以及高温等加药环境等具有挑战性的计量任务。

HNP高性能泵有一个双面轴承系统,由带有集成控制器的强大直流伺服电机驱动。针对附加的模块 有很多的选择,例如流体密封模块、加热模块、隔热模块或齿轮模块,高性能泵推荐用于机械及设备工程。基于泵的尺寸,标准化的接口 1/4“-28 UNF,1/8“ NPT or 3/8“ NPT 都可提供。


产品特点:

1- 高压差输出   2- 粘度范围广   3- 精密电机&精密控制   4- 结构紧凑。

HNP高性能泵的行业应用:

工业、工厂工程,包装,迷你工厂技术,喷涂技术,胶粘剂分配,油墨和涂料剂量,真空应用,化学加工,色谱分析HNP高性能泵的行业应用:

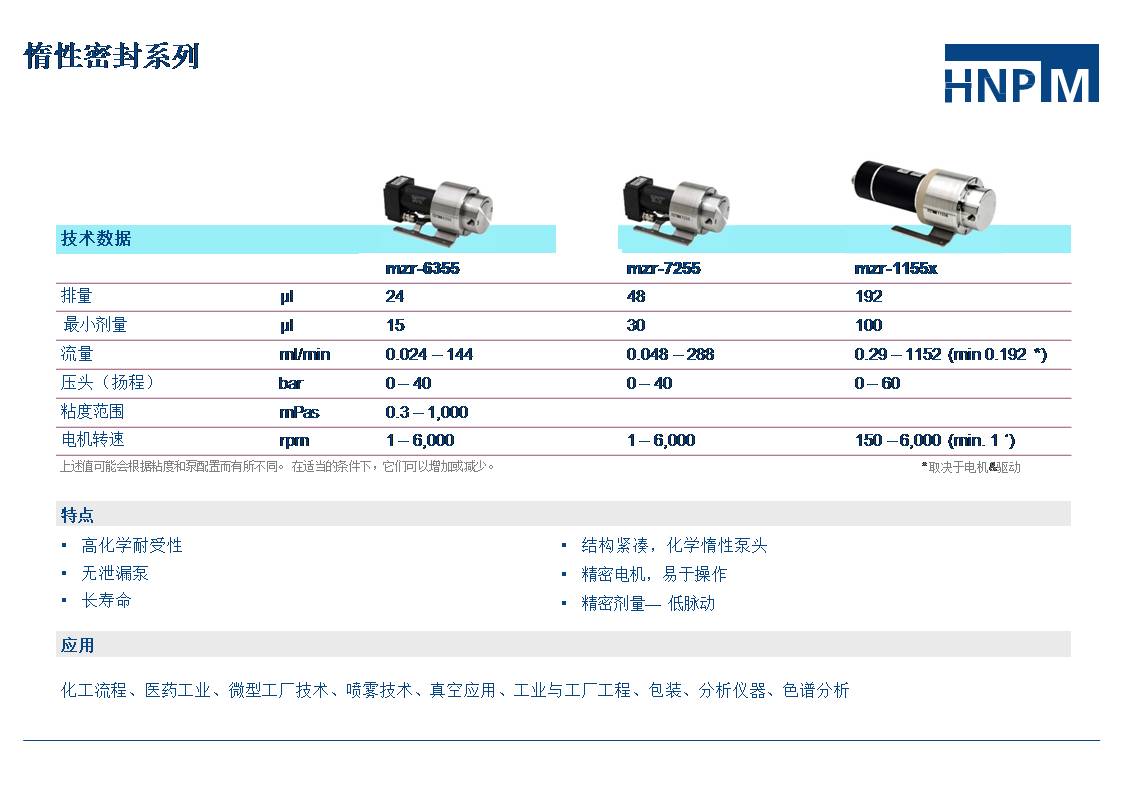

E-惰性密封:密封和化学惰性系列几乎普遍适用于腐蚀性液体,因此是泵送技术的创新

HNP密封和化学惰性系列泵采用无轴封设计,由抗扭的NdFeB磁力联轴器驱动。普遍适用于腐蚀性液体,因此这是泵送技术的创新。由镍基碳化钨或氧化锆、氧化铝等陶瓷制成的转子和功能元件使泵具有高的耐化学性和优异的耐磨性。这种泵采用热等静压碳化硅(SSiC)的轴和轴承材料,和合 金 C22(2.4602)的外壳部件,可用于要求苛刻的氧化和还原液体,酸,碱等溶剂。

高性能系列泵和密封惰性泵可以配备防爆电机,可在具有潜在爆炸风险或UL/ CSA认证的区域中使用。泵的许可符合欧盟指令2014/34/EU的ATEX防爆指令


产品特点:

1-高化学耐受性   2-无泄露泵   3-结构紧凑&化学惰性泵头   4-精密电机易于操作    5- 机密剂量低脉动   6- 长寿命

 HNPM惰性密封泵的行业应用:

化工流程、医药工业、微型工厂技术、喷雾技术、真空应用、工业与工厂工程、包装、分析仪器、色谱分析

HNPM防爆系列:高性能系列泵和气密惰性系列泵可配备经Ex批准可用于潜在爆炸危险区域的驱动器

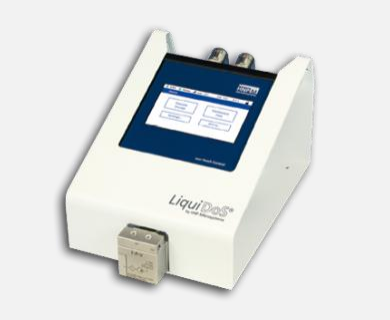

HNP微型分配模块μDispense®是用于分析仪器的紧凑且智能的计量系统。它实现了在微升到毫升的范围内的精密计量及测量。除了在剂量过程中移取最少量液体之外,还可以进行连续操作和高流速冲洗以及反向运行。它的尺寸相当于注射泵一半大小,且可兼容集成至分析设备中。μDispense®的模块化设计是用户特定的。除了泵,其它组件如过滤器,阀门,流量传感器,几个流体输入和输出都可集成在一起。



液体分配模块LiquiDoS®是一款用于分析,研究和开发的舒适,多功能的加药系统。该系统系统紧凑,设备组件可以根据客户要求进行配置,并可以立即使用(ready to use)。 舒适,直观界面可实现简单的编程,可重复的结果以及手动和自动加料任务之间的快速切换。

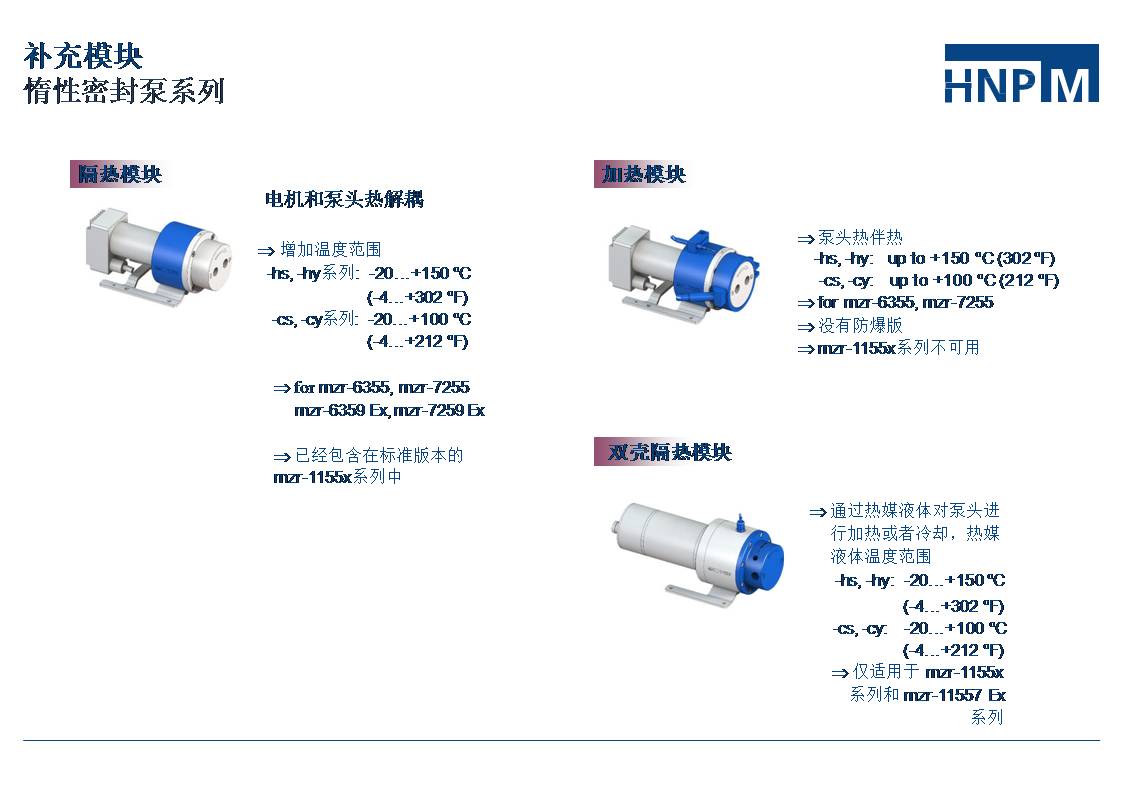

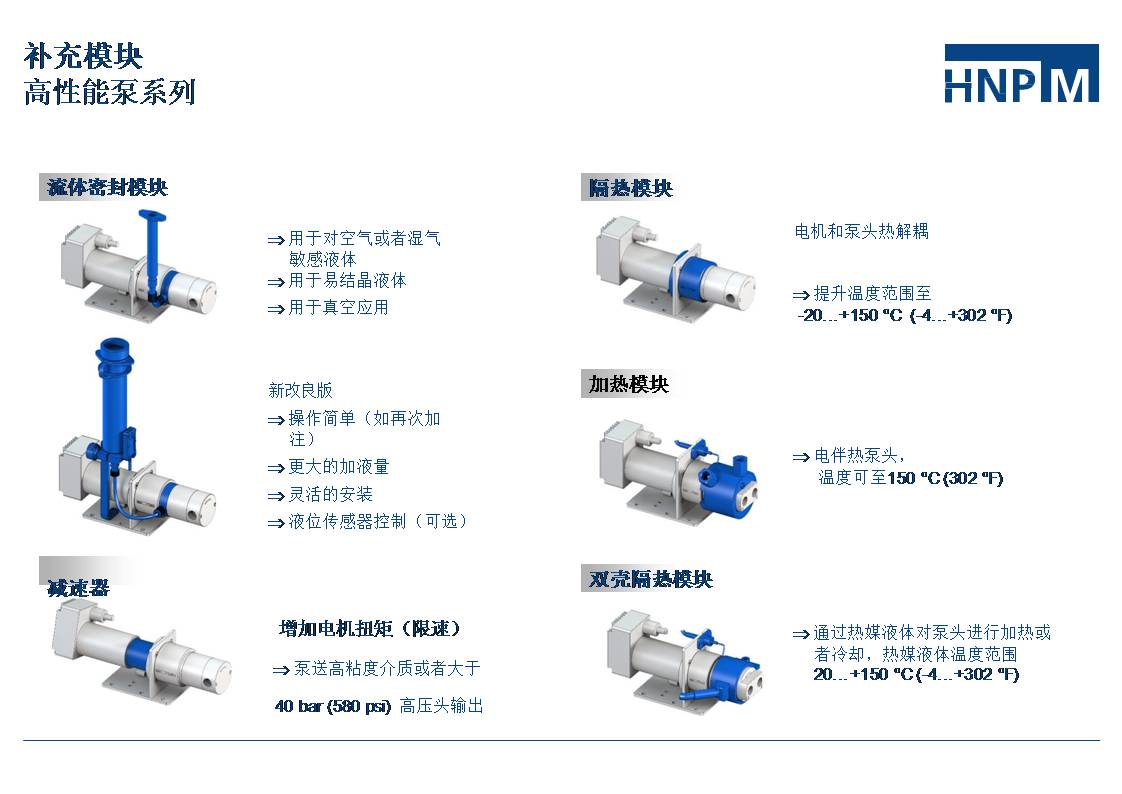

基于HNP的泵系列,这些辅助的模块增加了泵的应用范围。对于计量空气和湿敏液体,和真空应用来说,可提供流体密封模块。使用热绝缘模块,可以泵送-20 至 200°C 的冷热液体。利用加热模块可以对泵头进行主动加热以保持液体温度。

HNP的辅助产品范围包括额外的控制器模块,例如柜式控制单元、 具有各种接口以补充驱动技术的客户指定的 OEM 解决方案。

我们的控制程序 mzr®-泵控制器可用于操作模式计量和剂量,用于实验室和泵的测试操作。或者使用软件»Motion Manager« Microsoft Windows®操作系统下,所有的微型环形齿轮泵驱动参数均可以设置和保存。

HNP根据不同的应用场合,提供由泵、传感器和控制,以及基于不同热原理或科里奥利原理的几个流量传感器组成的复合系统。

HNP Mikrosysteme一直建议使用一个孔径或筛格尺寸10μm 的过滤器来保护微环形齿轮泵。可提供由各种材料制成的不同滤网面积的在线过滤器、在线T 型过滤器以及入口过滤器。过滤器可以单独订购。
