Gunther热电偶及应用解析简介:
Gunther热电偶及应用解析
技术选型销售热线

电话:0411-87307760

手机:18804209403

Q Q:703738287

邮箱:sales@dlleader.cn

适用:



关于德国Gunther

自1968年以来,GÜNTHER GmbH Temperaturmesstechnik (Temperature Measurement Technology)(温度测量技术)在四个工厂生产了热电偶和电阻温度计,应用于几乎所有工业部门。总部位于德国南部纽伦堡Nuremberg附近的施瓦格Schwaig。我们业务核心是为各种热处理设备制造温度传感器。数十年的经验使我们成为行业领先的制造商。


Gunther多年来一直为客户提供定制的温度测量方案,超过10w种不同序列号的温度传感器以及备件产品,客户遍及几乎所有行业分支机构。

Gunther主要生产加工热电偶,热电阻,特殊温度传感器,其他设备和部件以及补偿导线等产品。

产品优势:

1.gunther是最早进入高温行业的公司之一,并逐渐渗透低温行业

2.材料库存充足,无最小起订量,能够及时满足客户的货期需求

3.产品质量可靠,反应速度很快,高温环境下精确测量数据

4.产品满足各种应用场景,并提供定制的温度传感器

5.热电偶带测试校准传感器的孔,可以在同一点进行校准

6.gunther有国际认准的实验室,提供校准服务

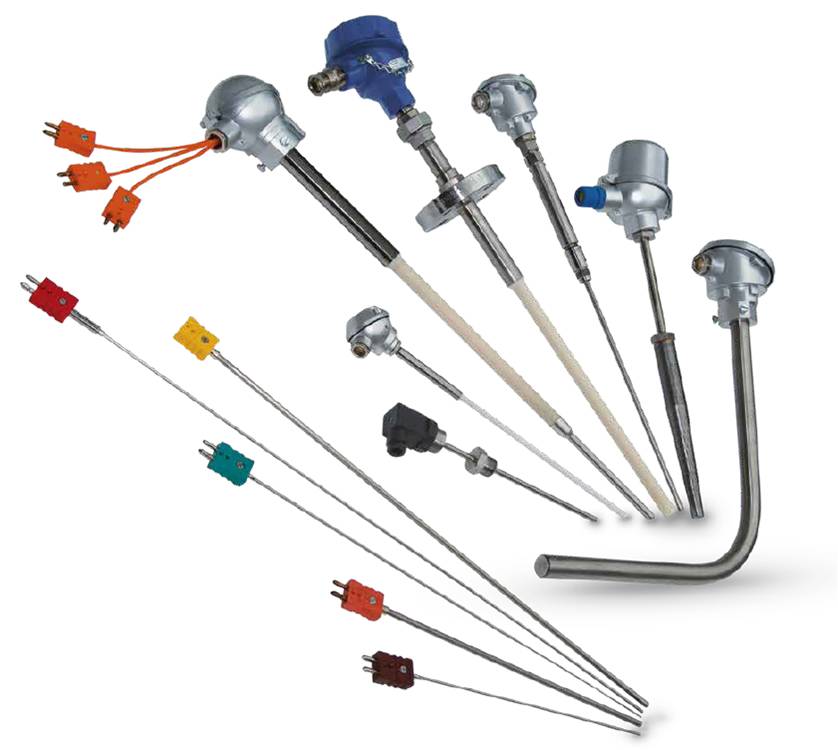

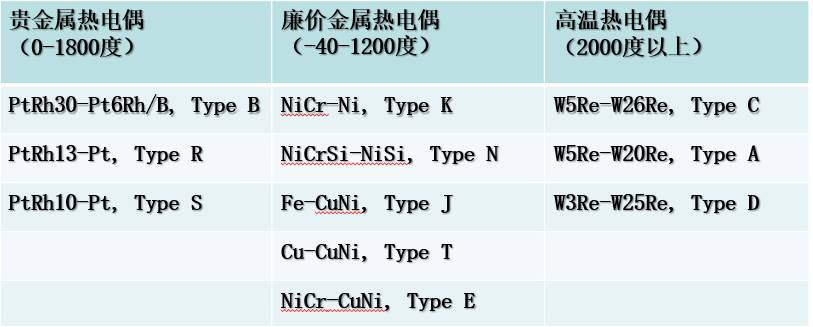

Gunther以热电偶为主要产品,提供市面上所有类型热电偶,满足不同行业对温度的测量


Gunther产品系列

00-TMT带有金属保护管的热电偶组件:测量液体、气体或塑料介质的温度,最高可达1200 °C。

05-TKT带有陶瓷保护管的热电偶组件:主要用于1800℃以下气体环境的温度测量

08-TMP带有贵金属保护管的08-TMP热电偶组件:在玻璃工业中用于玻璃熔化过程中的温度测量。

10-TMM,12-THD,13-TFL,14-TES,15-TKM,18-TKL,20-TOM等

Gunther热电阻 (1*pt100或者2*pt100),热电阻温度满足-200°C  ~  850°C


Gunther公司的热电偶偶丝选用高标准的进口偶丝,材质内的杂质含量降到行业最低,保证每一只热电偶都符合热处理工业炉,航空工业以及汽车工业等各行业要求。

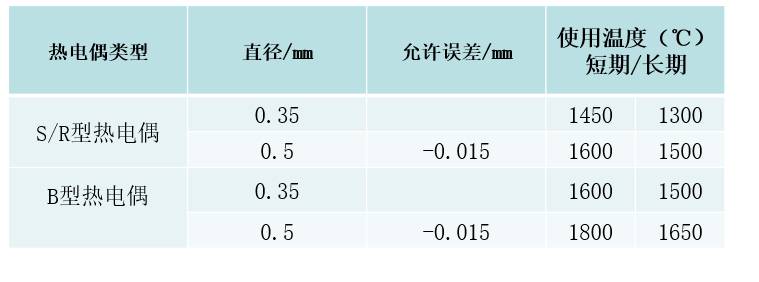

目前很多热电偶的品牌使用的偶丝是0.5mm的标准线径

Gunther为热处理工业炉专门定制了偶丝直径0.35mm(解决了k型和N型热电偶无法满足1300度的高温,降低了使用0.5mm线径偶丝的贵金属热电偶的成本)

Gunther的贵金属热电偶偶丝pt金属用量充足,基于国际pt金属的统一价格,产品性价比高于市场大多数热电偶品牌

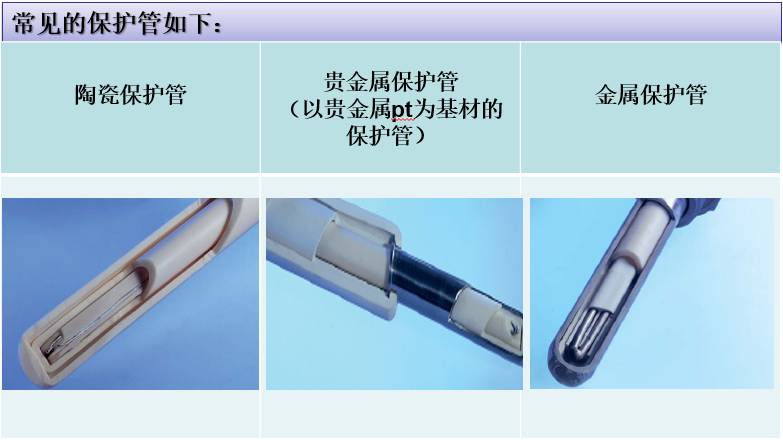

保护管是影响热电偶寿命和性能的重要因素之一:

热电偶保护管主要有两种用途

一是防止热电偶遭受机械损坏;

二是保护热电偶免受被测介质化学腐蚀、不受氧化气氛或还原气氛的有害影响,使热电偶尽可能处于接近其最佳气氛中。


Gunther公司提供多种材质的保护管,并且根据客户提供的信息,专业地选择最合适客户工艺的保护管材质。Gunther保护管的加工过程满足德国品质的要求,焊接平滑牢固、壁厚均匀,无瑕疵,密封性高。

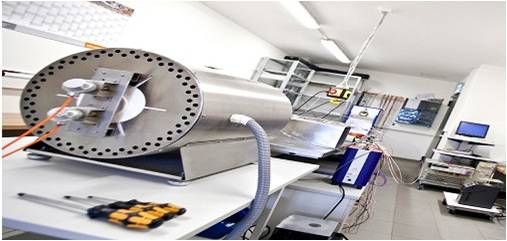

Gunther拥有国际的认可第三方校准实验室资质,为客户提供校准服务,并且可追溯至国家标准(PTB),并按照重要标准(IEC 60584, 航空工业标准AMS 2750, 汽车工业标准CQI-9,…) 进行校准并且提供相关证书。Gunther是DKD - DeutscherKalibrierdienst(德国校准服务)成员。在我们内部校准实验室,我们使用大量实验室熔炉和校准器为我们的客户执行很多测试,基于DIN EN 10204,以及符合DakkS(德意志联邦共和国国家认证机构)。



Gunther公司应用

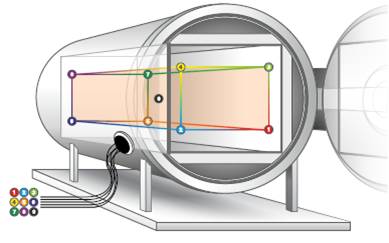

现场炉温均匀性检测(TUS测量):可以在线准监测工业炉里面各个不同的点,是不是均匀的。


系统精度测试(SAT测量):在线检测温度测量系统,Gunther温度传感器内有一个测试孔,可以放入专门校准的基准传感器通过这两个温度值的比较,对偏差进行反检查。

实验室用,每年也卖上千只数量校准用的传感器。主要用于汽车和航天工业(基于标准AMS2750和CQI-9),比如汽车,飞机部件钢铁需要知道很准确的温度经常要校准。



热处理行业应用

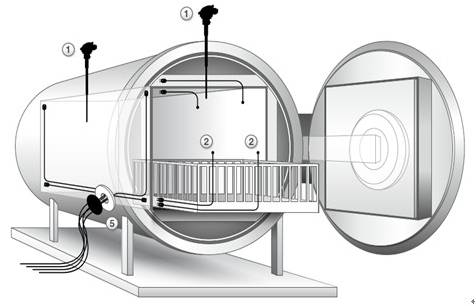

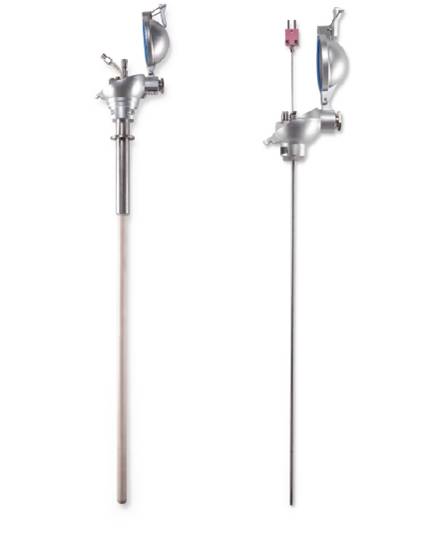

①监控炉膛温度的热电偶为了满足不断提高的性能要求,我们通常用两对热电偶制造炉膛热电偶组件。还可以配备一个(可密封的)测试孔。根据规格(例如“SAT-测量”),可以在同一保护管内使用两种不同的热电偶。为了将反应时间减少到最小,我们在这些炉腔温度计上安装了尽可能小直径的保护管,或者多根近距离的保护管。

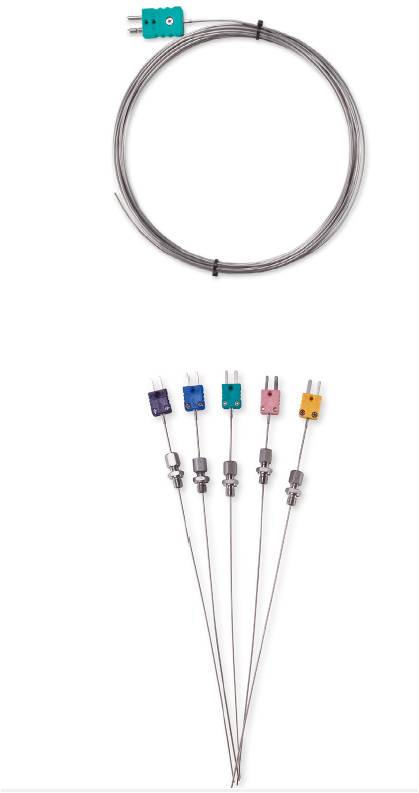

②热电偶批量温度计用于测量有效空间内的温度分布(如温度均匀性测量或TUS-测量),以及组件上或组件内的温度。在大多数情况下,这些热电偶是由矿物绝缘或“护套”热电偶组成的,没有保护管;其固有的灵活性允许将它们放置在需要实际测量的准确位置。我们生产中使用的基本材料是由德国制造商独家提供,并始终是最好的精度等级,符合DIN EN 60584。行业特定的规范和指南,如AMS 2750 或CQI-9对热电偶组件的质量提出了特殊要求。例如,我们有可能比DIN EN 60854 Class 1规定的要求更严格的公差阈度。GUENTHER GmbH一直有大量的“优质1级”基础材料库存,可以满足客户的需求。

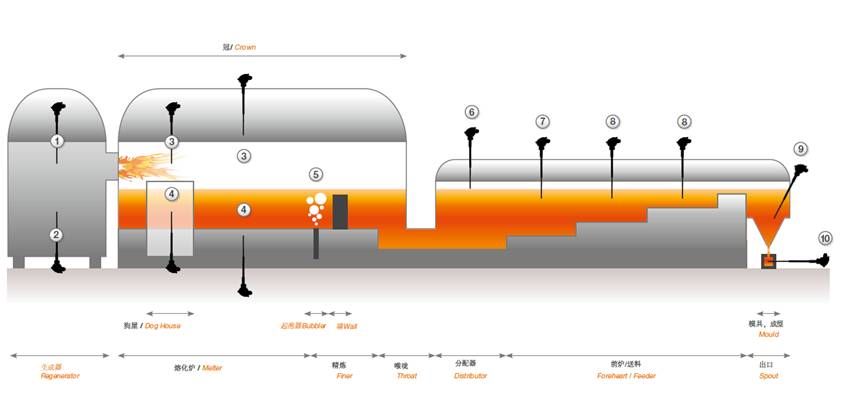

玻璃行业应用


12-在发生器内,GUNTHER GmbH公司为排气管道和发生器罩提供热电偶用于温度测量。为了测量穹顶顶部的温度,我们提供高质量的陶瓷结合贵金属热电偶。

3-炉顶:用于玻璃熔化炉炉顶的热电偶暴露在极端条件下(高达1800摄氏度)。这些热

电偶可用于直接和间接测温。GüNTHER GmbH为了防止热电偶的过早污染,只使用最好的陶瓷和特殊材料。炉顶热电偶通常放置在双C799保护管中。

4-炉膛侧壁和炉底:和炉顶一样,炉膛侧壁和炉底的温度非常重要。这里的温度不仅

要在玻璃中直接测量,而且要在玻璃衬里上间接测量。GüNTHER GmbH 公司提供新型的、专门的产品,例如贵重金属套管热电偶,陶瓷管热电偶。S / R / B型铂热电偶很容易提供。

5-为了支持熔体罐内的精炼和均化过程,通常使用所谓的起泡器系统。起泡器加强了容器内的对流。还会产生一种屏障,防止未熔料过多地流入精炼区域。GüNTHER GmbH可以根据客户的要求和规格,生产多种不同形式的起泡管。

6-玻璃液位探头:玻璃液面探头不是用来测量温度的,而是用来监测和调节玻璃液面。探针通常由氧化铝保护管组成,保护管的底部装有贵金属针或板。GUENTHER 分配GmbH根据您的需求制作玻璃液位探头。

78-分配器,前炉,送料:这里的监控系统包括操控和调节,允许玻璃温度的连续控制。通常使用热电偶带铂套,因为测量尖端保持与玻璃接触。GÜNTHER GmbH公司生产各种铂合金套管。我们提供任何尺寸的分散增强套管和各种厚度和等级的铂涂层。分配器和前炉用的热电偶可以根据需要生产成单热电偶或双热电偶。这些传感器的输出信号用于玻璃温度的最佳控制。所谓的矩阵测量通常需要3组三联热电偶。热电偶以9个测量点组成矩阵的方式放置在玻璃流中。


船舶行业应用:经久耐用,精准度极高

排气管的温度测量:安装在发动机,涡轮和压缩机的排气管道里,极限温度,耐高振动,

冷却水,燃油,通风/制冷设备,温度的测量

船的室内温度测量

监测轴承温度

管道表面温度测量



其他行业

废物回收/焚化

工厂及机器结构

钢铁工业

汽车行业

实验室

工业炉工程

铝及有色金属工业

水泥及建材工业

能源生产
